Zatvaranje optičkog terminala

Istorija optičkog zatvarača kao uređaja za izgradnju optičke mreže traje decenijama od prošlog veka i zahtevi za projektovanje optičkog zatvarača se menjaju prema zahtevima različitih mrežnih struktura, glavni razlozi su ušteda troškova i vremena ugradnje. i smanjiti rizik od oštećenja vlakana tokom servisnog vremena.

Jedno od tehničkih dostignuća nove generacije optičkih zatvarača je takozvano zatvaranje optičkog terminala, koje je dizajnirano-u vodootpornom optičkom adapteru u standardni optički zatvarač, a također se optički PLC razdjelnik može ugraditi unutar optičkog zatvarača, svrha je da se utiču na optičko zatvaranje kako bi odvojili fazu instalacije i održavanja, a koji poboljšavaju performanse bržim procesom održavanja i smanjuju rizik od oštećenja vlakana tokom procesa održavanja.

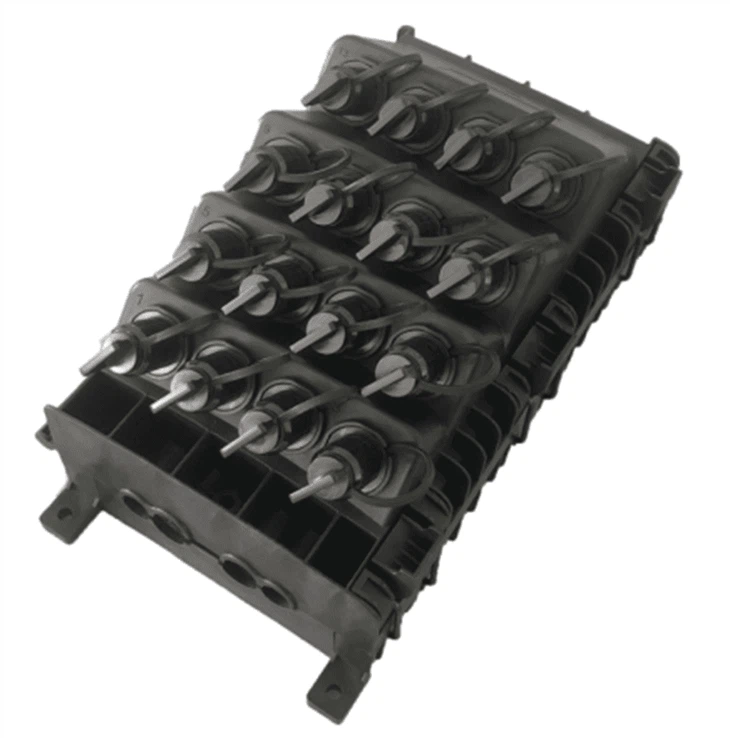

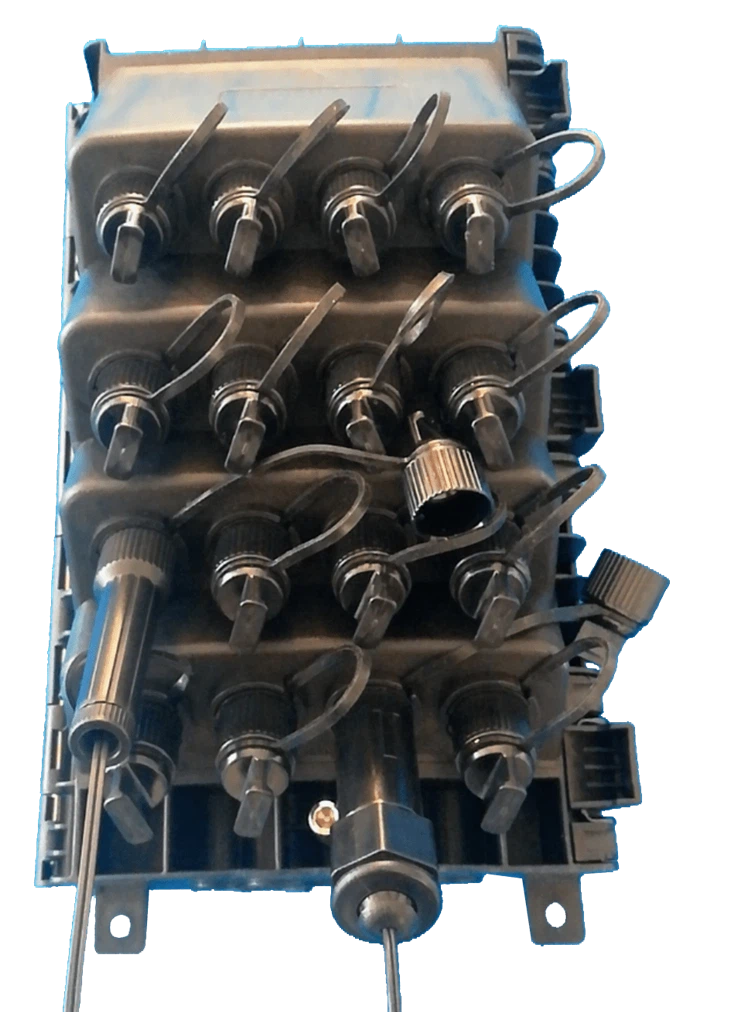

Model optičkog zatvarača LPTC-05 je jedno od rješenja zatvaranja optičkog terminala, koji ima 4 komada priključka za optički kabl za ulaz optičkog kabla, i opremljen sa 16 komada vodootpornog SC simplex adaptera za izlaz kabla. Unutar ovog optičkog zatvarača je sposobno za do 36 komada spajanja optičkih vlakana i podržava instalaciju optičkog PLC razdjelnika, unutrašnja struktura ovog optičkog zatvarača je dobro dizajnirana za upravljanje optičkim vlaknima i zaštitu u radijusu savijanja.

Ovaj zatvarač je napravljen odabirom odličnog kvaliteta plastičnog materijala i sposoban je zaštititi od faktora okoline, kao što su otpornost na UV zračenje, udar i temperatura, dok je optički zatvarač IP 65 koji je pogodan za nadzemnu i zračnu primjenu.

A. Dodatni materijali (obezbediti operater)

B. Specijalni alati (treba obezbijediti operater)

C. Univerzalni alati (obezbediti operater)

D. Instrumenti za spajanje i testiranje (obezbediti operater)

Biljeska:

Gore navedene alate i instrumente za testiranje treba da obezbede sami operateri.

1. Pripremite i povežite dva odrezana kabla. Otpustite kopču i otvorite zatvarač.

2. Instalirajte kabl, popravite CSM i instalirajte pričvršćivač kabla. Preostalo vlakno namotajte na dno, stavite zaštitni rukav i učvrstite najlonskom kravatom.

Napomena: Ako je prečnik kabla manji od 13 mm ili 8 mm, koristite zaptivnu traku da povećate njegov prečnik.

3. Instalirajte drugi odrezani kabel na zatvarač, pričvrstite CSM i ugradite pričvršćivač kabla. Preostalo vlakno drugog kabla namotajte na dno, stavite zaštitnu navlaku i učvrstite najlonskom vezicom.

4. Namotajte preostalo vlakno u tacnu pravilnim redosledom i povežite.

5. Instalirajte razdjelnik 1*16 i dovod na drugu ladicu i spojite vlakno. Povežite se sa konektorom na strani izlaza.

6. Namotajte vlakno sa izlazne strane razdelnika na tacnu. Stavite pufer cijev i spojite ga na konektor.

7. Stavite poklopac ležišta i zatvorite zatvarač.

8. Povežite pigtail sa konektorom.

9. Stavite kopču i pritegnite zavrtnje da završite instalaciju.
